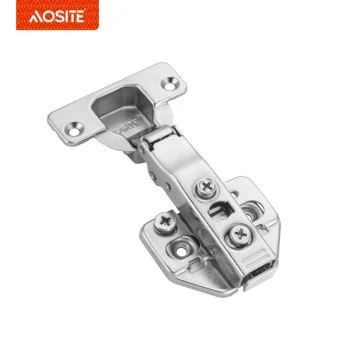

Cerniere a chiusura morbida
Tipo | Agganciare la cerniera di smorzamento idraulico |
Angolo di apertura | 100° |
Diametro della tazza della cerniera | 35mm |
Finitura | Placcato nickel |
Materiale principale | Acciaio laminato a freddo |
Regolazione dello spazio di copertura | 0-5 mm |
La regolazione della profondità | -2mm/+2mm |
Regolazione base (su/giù) | -2mm/+2mm |
Altitudine della coppa di articolazione | 12mm |
Dimensione foratura porta | 3-7 mm |
Spessore porta | 14-20 mm |
HOW TO MAINTAIN THE HINGE? Ciò richiede di prestare attenzione ai seguenti punti: 1. Se si trova una cerniera allentata o un'asse della porta non pulita, utilizzare immediatamente gli strumenti per serrare o regolare. 2. Gli articoli taglienti o duri non devono urtare contro la superficie della cerniera durante l'uso del prodotto, il che graffierebbe facilmente lo strato di placcatura e causerebbe la ruggine. 3. Durante l'apertura e la chiusura della porta dell'armadio, evitare sforzi eccessivi per evitare che la cerniera venga colpita violentemente e comprometta la durata del prodotto. |
PRODUCT DETAILS
MOUNTING-PLATE
NO | 1 | 2 | 3 |
Buco | Due buchi | Quattro fori | Due buchi |
Valore H | H=0/2 | H=0/2 | H=0/2 |
Dimensione di montaggio | 37mm | 37mm | 37mm |
Tipo | Aggancia | Aggancia | Clip 3D |
ALTERNATIVE SCREW TYPES
* Tassello M8 Specifica: 8x10mm | * Tassello M10 Specifica: 10x10mm |
Specifica: 6,3x14 mm | * Vite per legno Specifica: 4x16mm |
QUICK INSTALLATION
Secondo l'installazione dati, perforazione al corretto posizione del pannello della porta | Installazione della coppa della cerniera. | |
Secondo i dati di installazione, base di montaggio per collegare il porta dell'armadio. | Secondo l'installazione dati, base di montaggio da collegare la porta dell'armadio. | |
Da centro a centro: 245 mm
Corsa: 90 mm
Materiale principale 20#: 20# Tubo di finitura, rame, plastica
Finitura del tubo: galvanica & vernice spray sana
Finitura asta: Ridgid cromata
Funzioni opzionali: salita/discesa morbida/arresto libero/doppio gradino idraulico
Forza: 25 N 45 N 65
Da centro a centro: 358 mm
Corsa: 149 mm
Finitura Rob: cromatura Ridgid
Finitura del tubo: superficie verniciata Health
Materiale principale: tubo di finitura 20#
Spessore porta: 100°
Diametro della tazza della cerniera: 35 mm
Ambito: Armadi, laico in legno
Finitura del tubo: nichelato
Materiale principale: acciaio laminato a freddo
