45°滑動櫃門鉸鏈

類型：滑入式異角鉸鏈（拖曳式）開啟角度: 45° 鉸杯直徑：35mm 表面處理：鍍鎳主要材質：冷軋鋼板

詢問

寫評論

45°滑動櫃門鉸鏈 7

45°滑動櫃門鉸鏈 8

45°滑動櫃門鉸鏈 9

類型	滑入式異角鉸鏈（拖曳式）
開啟角度	45°
鉸杯直徑	35毫米
完成	鍍鎳
主要成分	冷軋鋼

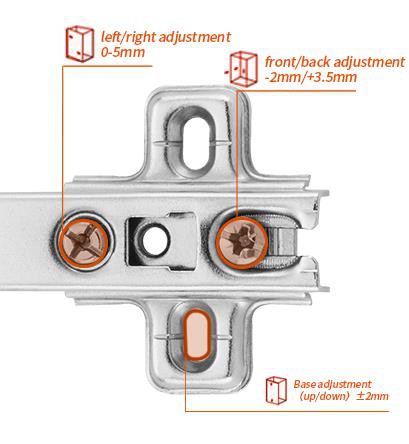

覆蓋空間調整	0-5mm
深度調整	-2mm/ +3.5mm
基礎調整（上/下）	-2mm/ +2mm
鉸接杯高度	11.3毫米
門鑽尺寸	3-7mm
門厚	14-20mm
測試	SGS測試

PRODUCT DETAILS

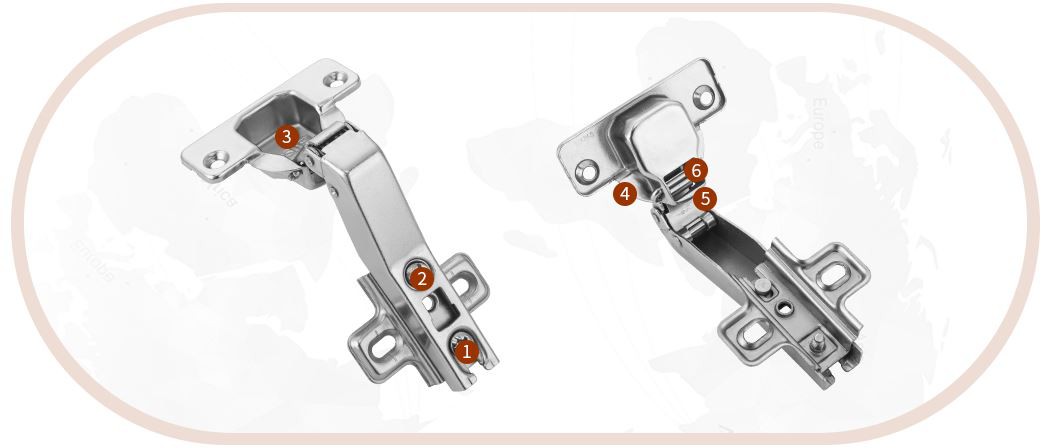

BT201 滑動式特殊角度鉸鏈（雙向）90°/45°

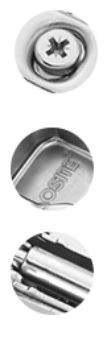

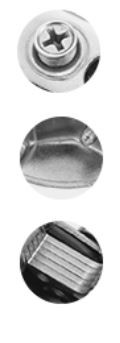

調整門的前/後

間隙的大小由螺釘調節。

調整門蓋

左/右偏差螺釘

調整 0-5 毫米。

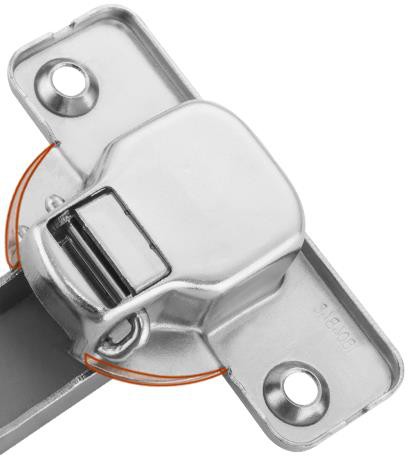

AOSIT 電子標誌

一清二楚的奧斯特防偽

LOGO 位於塑料杯中。

調整門蓋

左/右偏差螺釘

調整 0-5 毫米。

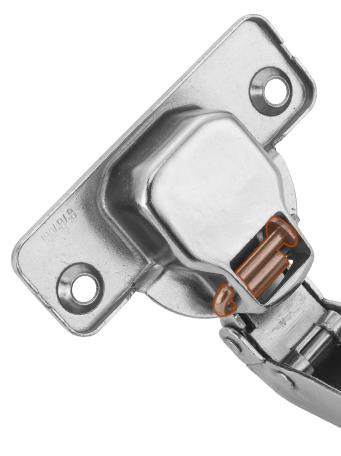

液壓減震系統

獨特的封閉功能，超靜音。

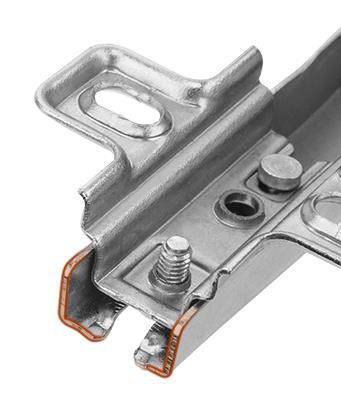

助力臂

超厚鋼增加

工作能力和使用壽命。

此款為自閉式特殊角度鉸鏈，有30度/45度/90度供您選擇。關於安裝板，我們既有夾子，也有密不可分的。我們的標準包括鉸鏈、安裝板。螺絲和裝飾蓋帽單獨出售。

在結構分類上，分為：普通型和根據使用場所。基本類型有：家具鉸鏈根據不同的安裝組合可分為直插式和自卸式。兩種類型的區別在於，當鉸鏈底座的固定螺絲被擰動時，固定式不能釋放鉸鏈臂部分，而自卸式可以單獨釋放鉸鏈臂。其中，自卸式又可分為滑動式和夾緊式。滑動式可以通過鬆開鉸鏈臂上的螺絲來解除鉸鏈臂作用，而夾持式可以用手更輕鬆地釋放鉸鏈臂。

45°滑動櫃門鉸鏈 22

45°滑動櫃門鉸鏈 23

45°滑動櫃門鉸鏈 24

45°滑動櫃門鉸鏈 25

45°滑動櫃門鉸鏈 26

45°滑動櫃門鉸鏈 27

45°滑動櫃門鉸鏈 28

45°滑動櫃門鉸鏈 29

45°滑動櫃門鉸鏈 30

45°滑動櫃門鉸鏈 31

45°滑動櫃門鉸鏈 32

OUR SERVICE

1. OEM/ODM

2. 樣品訂單

3. 代理服務

4. 售後服務

5. 代理市場保護

6. 7X24一對一客服

7. 參觀工廠

8. 展會補貼

9. VIP客戶接送

10. 物資支持（版面設計、展板、電子畫冊、海報）

45°滑動櫃門鉸鏈 33

45°滑動櫃門鉸鏈 34

45°滑動櫃門鉸鏈 35

類型	夾在液壓阻尼鉸鏈上
開啟角度	100°
鉸杯直徑	35毫米
管道表面處理	鍍鎳
主要成分	冷軋鋼
覆蓋空間調整	0-5mm
深度調整	-2mm/+3.5mm
基礎調整（上/下）	-2mm/+2mm
鉸接杯高度	12毫米
門鑽尺寸	3-7mm
門厚	14-20mm

PRODUCT DETAILS

HOW TO CHOOSE
YOUR DOOR OVERLAYS

全覆蓋

這是櫥櫃門最常見的施工工藝
您將能夠確定您的鉸鍊是否為全覆蓋 :
鉸鏈臂相對筆直，沒有“駝峰”或“曲柄”
櫃門在櫃體側板上重疊接近 100%
櫃門不與任何其他櫃門共用側板

半覆蓋

不太常見，但用於節省空間或材料成本問題最重要的地方
這種技術對兩個機櫃使用相同的側面板。為此，您需要一個提供這些功能的鉸鏈:
鉸鏈臂開始向內彎曲，帶有抵消門的“曲柄”
櫃門僅與櫃體側板重疊不到 50%
櫃門不與任何其他櫃門共用側板

插入/嵌入

這是一種櫥櫃門生產技術，可以讓門位於櫥櫃箱內
如果:
鉸鏈臂明顯向內彎曲或高度“彎曲”
櫃門不與側板重疊，而是位於內部

45°滑動櫃門鉸鏈 47

45°滑動櫃門鉸鏈 48

45°滑動櫃門鉸鏈 49

45°滑動櫃門鉸鏈 50

45°滑動櫃門鉸鏈 51

45°滑動櫃門鉸鏈 52

45°滑動櫃門鉸鏈 53

PRODUCT INSTALLATION

1. 根據安裝資料，在門板適當位置鑽孔。

2. 安裝鉸鏈杯。

3. 根據安裝資料，安裝底座連接櫃門。

4. 調整背螺釘以適應門縫，檢查開閉情況。

5. 檢查打開和關閉。

45°滑動櫃門鉸鏈 54

45°滑動櫃門鉸鏈 55

45°滑動櫃門鉸鏈 56

45°滑動櫃門鉸鏈 57

45°滑動櫃門鉸鏈 58

45°滑動櫃門鉸鏈 59

類型	普通三折滾珠滑軌
裝載能力	45公斤
可選尺寸	250mm-600mm
安裝間隙	12.7±0.2 毫米
管道表面處理	鍍鋅/電泳黑
材料	強化冷軋鋼板
厚度	1.01.01.2 毫米/每英寸重量 61-62 克 1.21.21.5 毫米/每英寸重量 75-76 克
函數	流暢開啟，安靜體驗

PRODUCT DETAILS


實心軸承 2球一組，開球平穩，減少阻力。	防撞橡膠超強防撞橡膠，開合安全。

適當的分裂緊固件通過緊固件安裝和拆卸抽屜，緊固件是滑軌和抽屜之間的橋樑。	三段延伸全面展開提高抽屜空間的利用率。

特厚材料超厚鋼材更耐用，承載力更強。	奧斯特標誌 AOSITE 提供清晰的徽標印刷、認證產品保證。

PRODUCT SHOW

*45KGS承重

*三折全展開設計

*堅固的滾珠軸承

*5萬次壽命測試

*鋼珠滑軌的厚度有哪些？其作用分別是什麼？有哪些不同的電鍍顏色？

厚度：（1.0*1.0*1.2）（1.2*1.2*1.5）

功能： 1。普通的三段式鋼珠滑軌是沒有緩衝器的。

2. 三段式阻尼鋼珠滑軌，具有緩衝作用。

3. 三節回彈鋼珠滑軌。

電鍍顏色：1. 鍍鋅。 2. 電泳黑

45°滑動櫃門鉸鏈 66

45°滑動櫃門鉸鏈 67

45°滑動櫃門鉸鏈 68

45°滑動櫃門鉸鏈 69

45°滑動櫃門鉸鏈 70

45°滑動櫃門鉸鏈 71

45°滑動櫃門鉸鏈 72

45°滑動櫃門鉸鏈 73

45°滑動櫃門鉸鏈 74

45°滑動櫃門鉸鏈 75

45°滑動櫃門鉸鏈 76

45°滑動櫃門鉸鏈 77

45°滑動櫃門鉸鏈 78

45°滑動櫃門鉸鏈 79

45°滑動櫃門鉸鏈 80

力量	50N-150N
中心到中心	245毫米
中風	90毫米
主材20#	20#精加工管，銅，塑料
管道表面處理	電鍍 & 健康噴漆
桿面加工	Ridgid 鍍鉻
可選功能	標准上升/軟下降/自由停止/液壓雙步

櫥櫃的門打開或關閉時，最重要的部件是鉸鍊和氣撐。大多數用戶不知道空氣支架。今天給大家介紹一下櫥櫃氣撐的工作原理。

一、什麼是櫃式氣撐

櫃體氣撐是用於櫃體部件移動、升降、支撐、重力平衡和機械彈簧等代替精密設備。在木工機械中得到廣泛應用。氣動系列氣彈簧由高壓惰性氣體驅動，在整個工作行程中支撐力恆定，並具有緩衝機構避免衝擊到位，這是優於普通彈簧的最大特點，具有以下優點：安裝方便，使用安全，免維護。

二、工作原理

鐵管內充滿高壓氣體，運動的活塞上有一個通孔，保證整個鐵管內的壓力不會隨著活塞的運動而變化。氣動支撐桿的受力主要是鐵管與外部大氣壓作用在活塞桿截面上的壓力差。氣動支撐桿採用高壓惰性氣體驅動，整個工作行程支撐力穩定。它還具有緩衝機構，避免衝擊到位，這是優於普通支撐桿的最大特點。並具有安裝方便、使用安全、免維護等優點。由於鐵管內氣壓恆定，活塞桿橫截面固定，氣動支撐桿的受力在整個行程中保持穩定。

三、購物技巧

產品外觀：櫃體氣撐筒端的油漆顏色和油膩程度，一些質量差的氣撐廠家會忽略這些小問題。專業的氣撐廠家注重產品的每一個細節，所以在選擇的時候可以注意一下。氣撐桿外表是否有凹坑或划痕，使用時會損壞氣缸內部的密封裝置，使氣撐使用一段時間後會漏氣，導致氣撐無法使用沒有壓力

PRODUCT DETAILS

PRODUCT ITEM NO.

AND USAGE

C15-301

用法：開啟steam驅動支持

受力規格：50N-150N

應用：右轉重物

木/鋁框門揭示了

穩步緩緩上行。

C15-302

用途：液壓下轉支架

應用：可否下車木/鋁

門框緩緩平穩向下轉動。

C15-303

用法：開啟steam驅動支持

任何停止

受力規格：50N-120N

應用：右轉重物

木框/鋁框門30°-90°

任何意圖之間的開口角度

停留。

C15-304

用途：液壓翻轉支架

受力規格：50N-150N

應用：對重物進行右轉

木/鋁框門緩慢傾斜

向上，和 60°-90° 之間形成的角度

開放緩衝區。

45°滑動櫃門鉸鏈 91

45°滑動櫃門鉸鏈 92

45°滑動櫃門鉸鏈 93

OUR SERVICE

使用壽命以其能完全伸縮的次數計算。最後，力值在行程期間發生變化。理想的氣彈簧應在整個行程中保持力值不變。但由於設計和加工等因素，氣彈簧在行程中的力值不可避免地發生變化。

變化的大小是衡量氣彈簧環質量好壞的重要標準。變化幅度越小，氣彈簧質量越好，反之越差。

45°滑動櫃門鉸鏈 94

45°滑動櫃門鉸鏈 95

45°滑動櫃門鉸鏈 96

45°滑動櫃門鉸鏈 97

45°滑動櫃門鉸鏈 98

45°滑動櫃門鉸鏈 99

45°滑動櫃門鉸鏈 100

45°滑動櫃門鉸鏈 101

45°滑動櫃門鉸鏈 102

45°滑動櫃門鉸鏈 103

45°滑動櫃門鉸鏈 104

產品名稱：自由停氣彈簧

面板厚度：16/19/22/26/28mm

面板3D調整：+2mm

櫃體高度：330-500mm

櫃體寬度：600-1200mm

材質：鋼/塑料

表面處理：鍍鎳

適用範圍：廚房五金

風格：現代

45°滑動櫃門鉸鏈 105

45°滑動櫃門鉸鏈 106

產品特點

1. 裝飾罩的完美設計

融合櫃體內壁，達到美觀的安裝設計效果，節省空間

2. 夾式設計

面板可以快速組裝 & 拆卸

3. 自由停車

櫃門可自由保持30-90度的展開角度。

4. 靜音機械設計

阻尼緩衝器使氣彈簧輕輕無聲地彈起

優勢

先進的設備、精湛的工藝、優質、周到的售後服務，享譽全球 & 相信。

質量可靠的承諾給你

多重承重測試，5萬次反複試驗，高強度防腐測試。

標準-讓好變得更好

ISO9001質量管理體系認證、瑞士SGS質量檢測和CE認證。

您可以獲得的服務承諾價值

24小時響應機制

1對1全方位專業服務

INNOVATION-EMBRACE CHANGES

堅持創新引領，謀求發展

45°滑動櫃門鉸鏈 107

FAQS:

1. 你們工廠的產品範圍是什麼？

鉸鏈、氣彈簧、滾珠軸承滑軌、底部安裝抽屜滑軌、金屬抽屜盒、把手。

2. 你們提供樣品嗎？它是免費的還是額外的？

是的，我們提供免費樣品。

3. 正常交貨時間需要多長時間？

大約 45 天。

45°滑動櫃門鉸鏈 108

45°滑動櫃門鉸鏈 109

45°滑動櫃門鉸鏈 110

45°滑動櫃門鉸鏈 111

45°滑動櫃門鉸鏈 112

45°滑動櫃門鉸鏈 113

45°滑動櫃門鉸鏈 114

45°滑動櫃門鉸鏈 115

PRODUCT OVERVIEW

家具鉸鍊是一種用於連接兩個允許移動的表面的硬件，通常用於門或面板。鉸鏈的 45 度功能允許大範圍的移動，使其具有令人難以置信的多功能性。這種程度的移動使得門和蓋子的打開範圍比傳統鉸鏈更大，從而方便地訪問和擴大家具的使用範圍。憑藉其獨特的角度，鉸鏈可為任何家具提供時尚和現代的美感，同時提供牢固的連接。無論您是想安裝新家具還是更新現有家具，都可以考慮添加具有 45 度功能的家具鉸鏈，為您的裝飾增添多功能性和風格。

SPECIFICATIONS

產品名稱	45°滑動櫃門鉸鏈
開啟角度	45°
鉸杯直徑	35毫米
主要成分	冷軋鋼
覆蓋空間調整	0-5mm
深度調整	-2mm/+3.5mm
基礎調整（上/下）	-2mm/ +2mm
鉸接杯高度	11.3毫米
門鑽尺寸	3-7mm
門厚	14-20mm
